首页
/
选型中心
型号:IJV81-D20
简易调整组件 Z轴 齿轮齿条型 带刻度支柱型
条件筛选:
种类
简易调整组件
/
传动方向
Z轴
/
主体材质
铝合金
/
导向机构
导向轴
/
进给机构
齿轮齿条
/
最大位移
170
/
最大台面
28*36
/
最大负载
24.5N
/
最大厚度
480
产品选型:
代码
请选择
IJV81-D20
规格
请选择
L150-A110
L200-A110
L200-A160
L250-A160
L300-A210
L480-A210
产品型号:
复制
重置
3D模型
联系客服

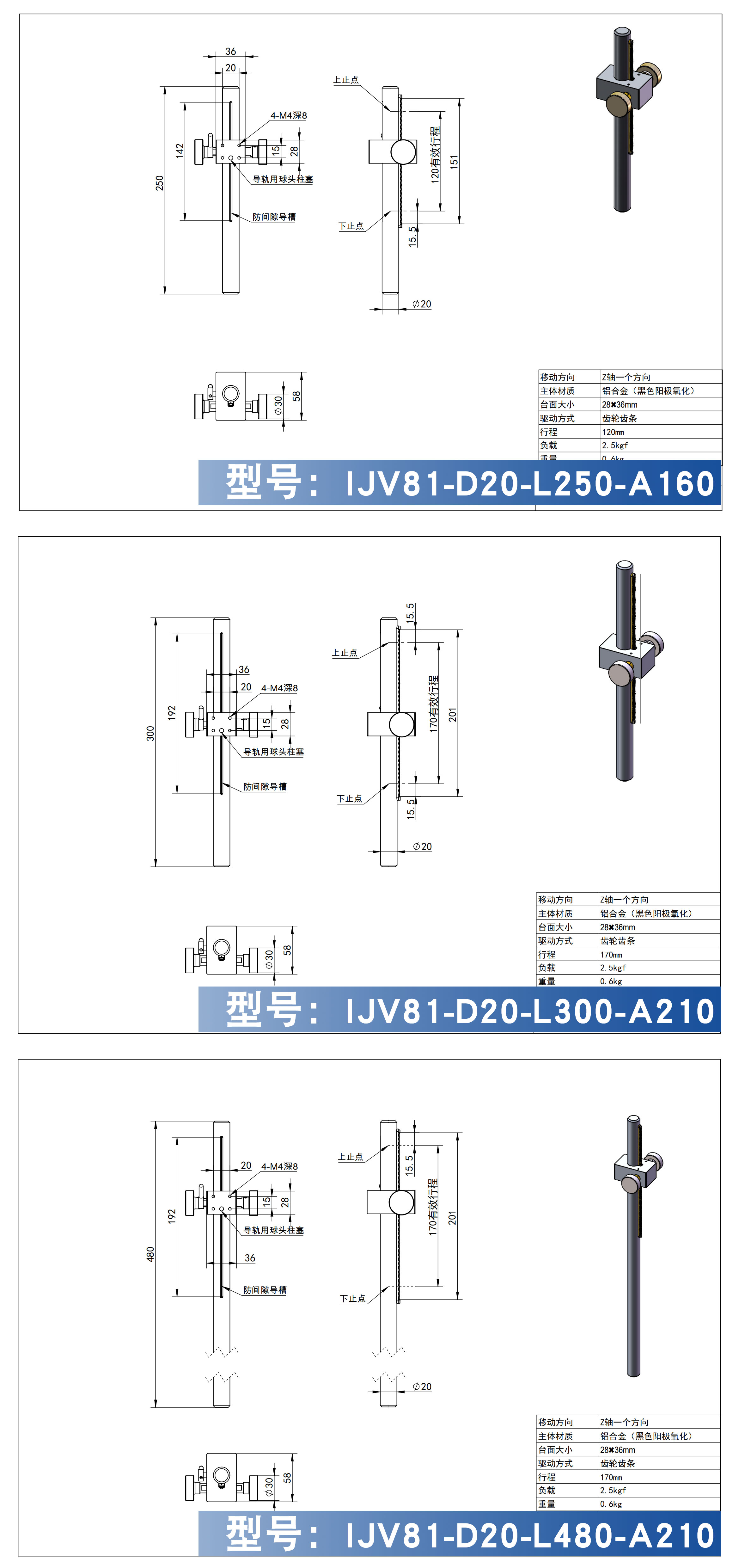

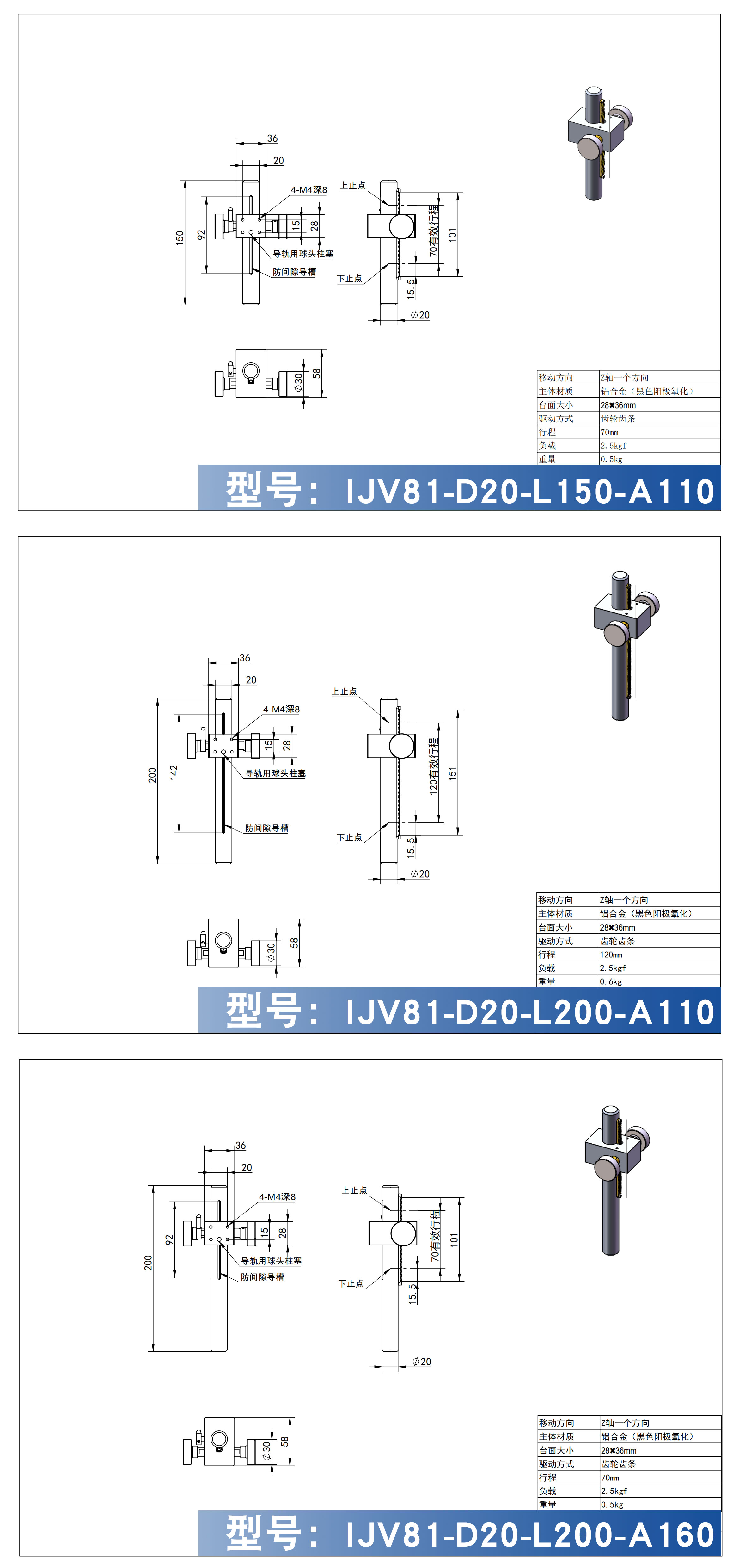

尺寸图纸
3D预览
基本信息
产品概述

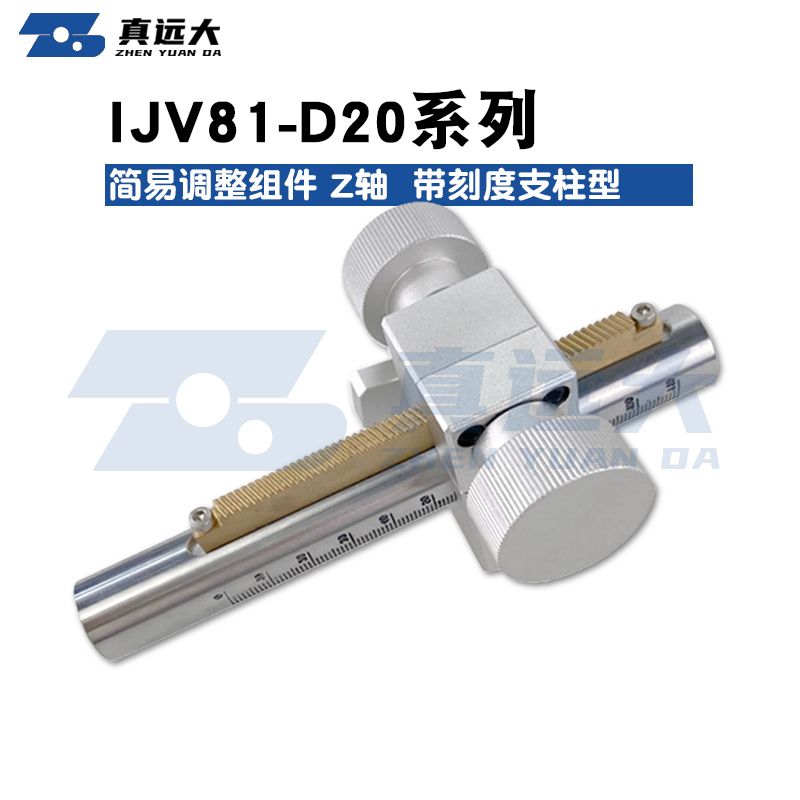

真远大IJV81-D20系列简易调整组件是一款Z轴带刻度的支柱型组件,可配合导向轴支座使用,用于Z轴方向的简易调整。
产品特点
特点1:配有防间隙导槽和球头柱塞,可防止滑块旋转。
特点2:可变更齿条及刻度的安装位置,满足不同高度的使用。
特点3:采用齿条齿轮式快速进给机构,旋钮旋转一圈的移动量约19mm,可实现快速进给。
