型号：F-GNL01

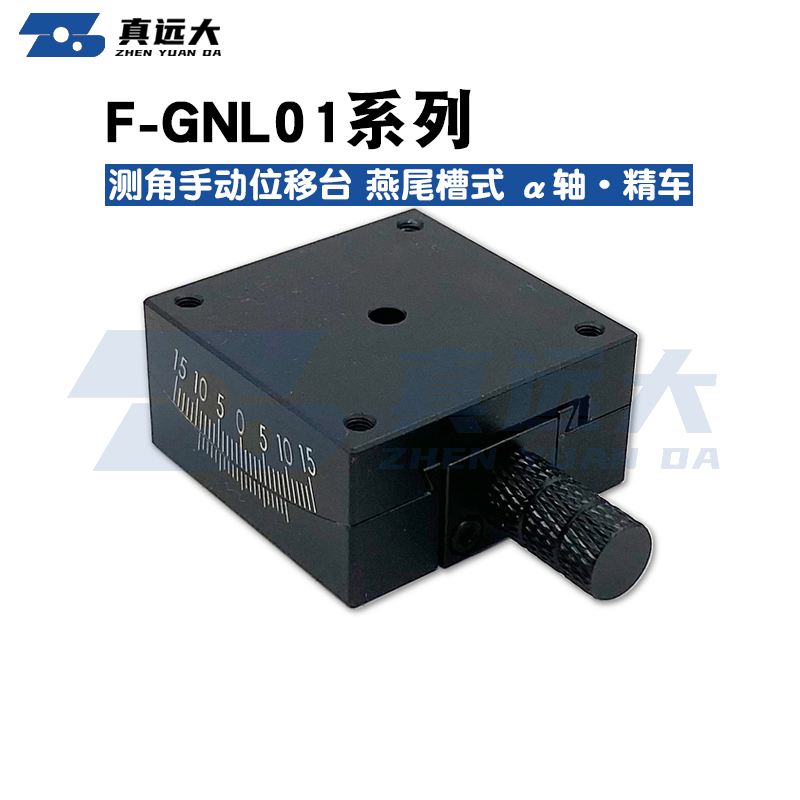

测角手动位移台 燕尾槽式 α轴·精车型

条件筛选：

种类测角手动位移台 / 传动方向X轴 / 主体材质铜合金 / 导向机构燕尾槽 / 进给机构涡轮驱动 / 最大位移±15° / 最大台面90*90 / 最大负载78.4N / 最大厚度30

产品选型：

  • 代码 请选择
    • F-GNL01
  • 规格 请选择
    • 25-20
    • 25-35
    • 30-30
    • 30-44
    • 40-25
    • 40-40
    • 40-60
    • 50-50
    • 50-68
    • 50-86
    • 60-35
    • 60-60
    • 60-80
    • 80-100
    • 80-130

产品型号：

复制 重置
3D模型
联系客服

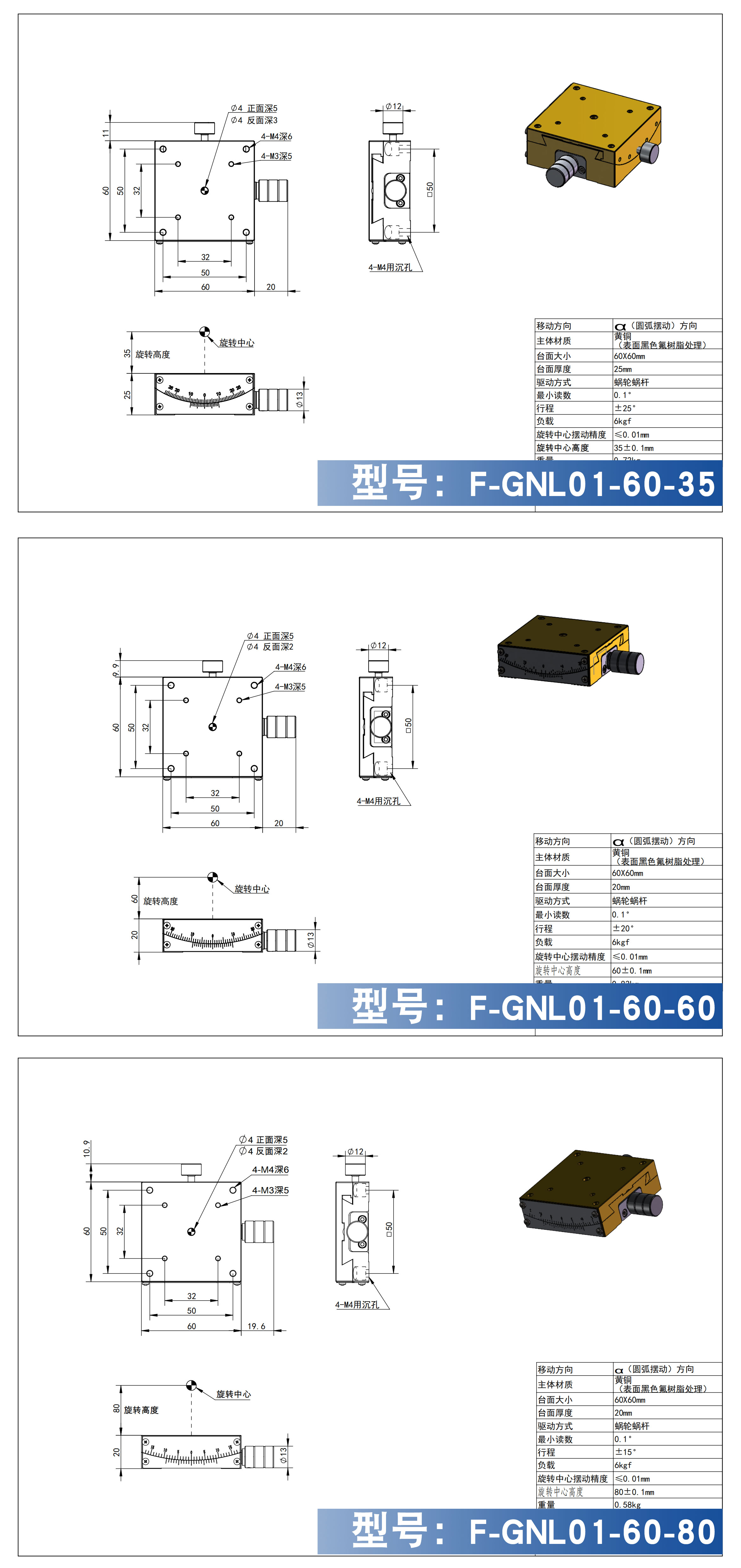

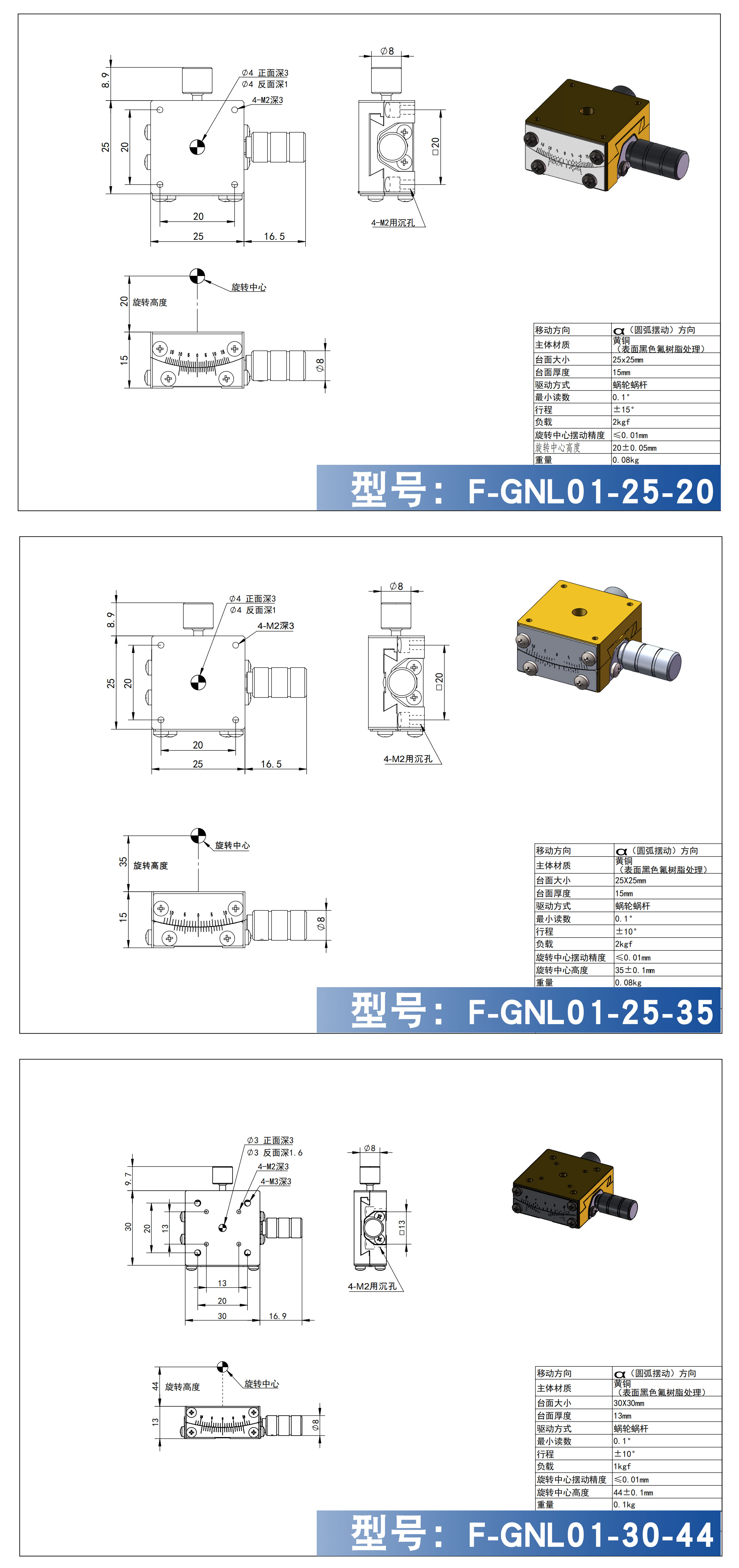

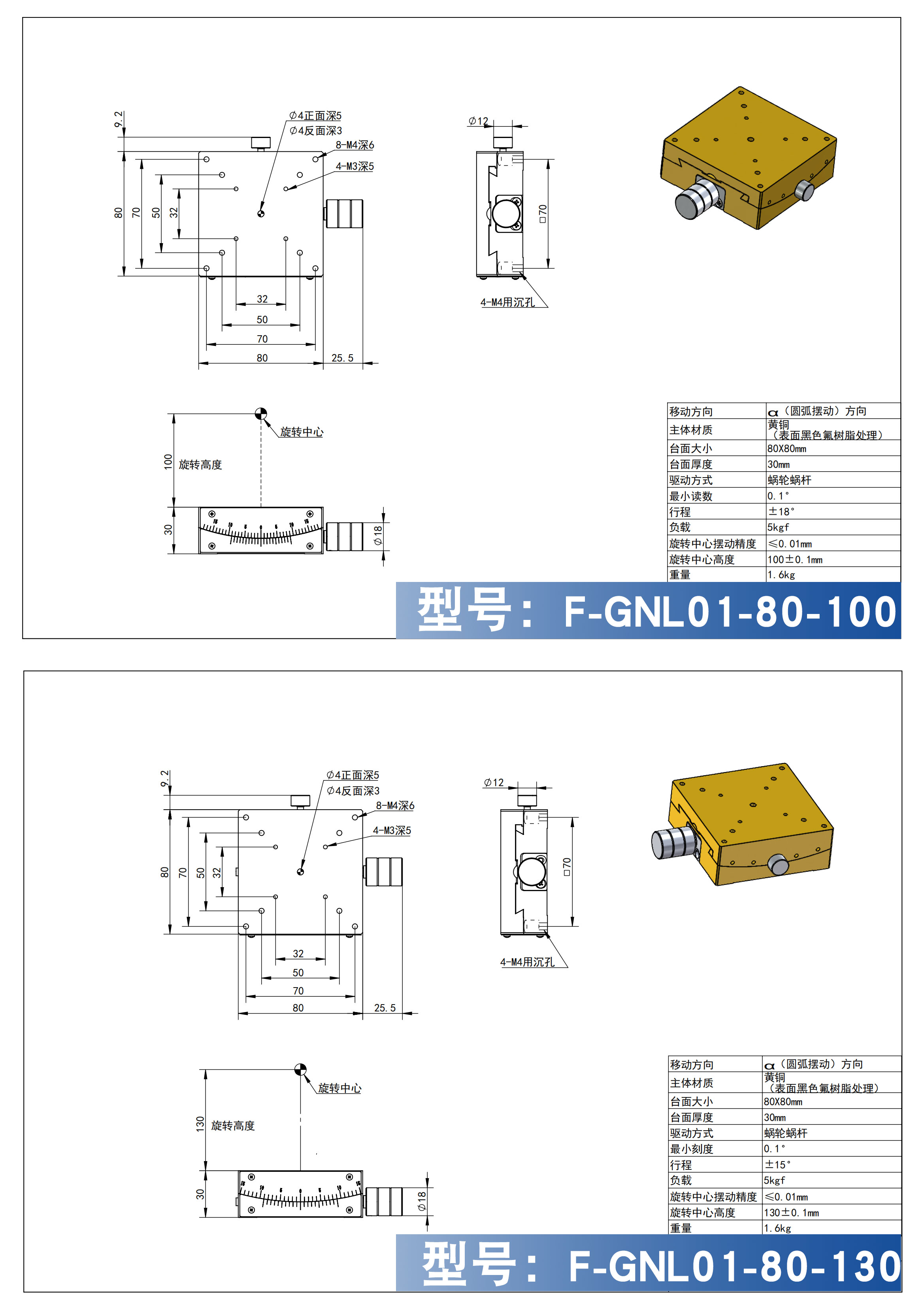

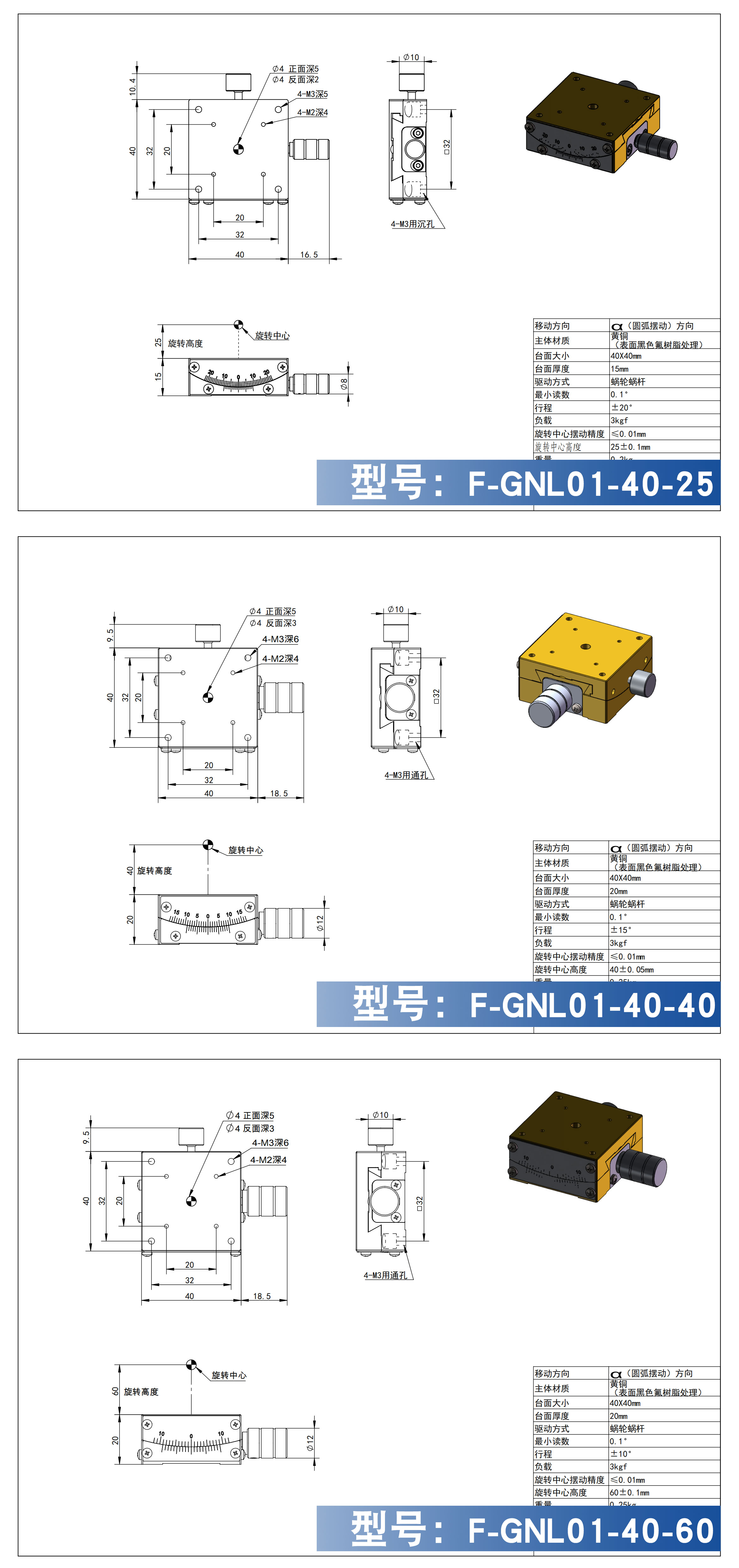

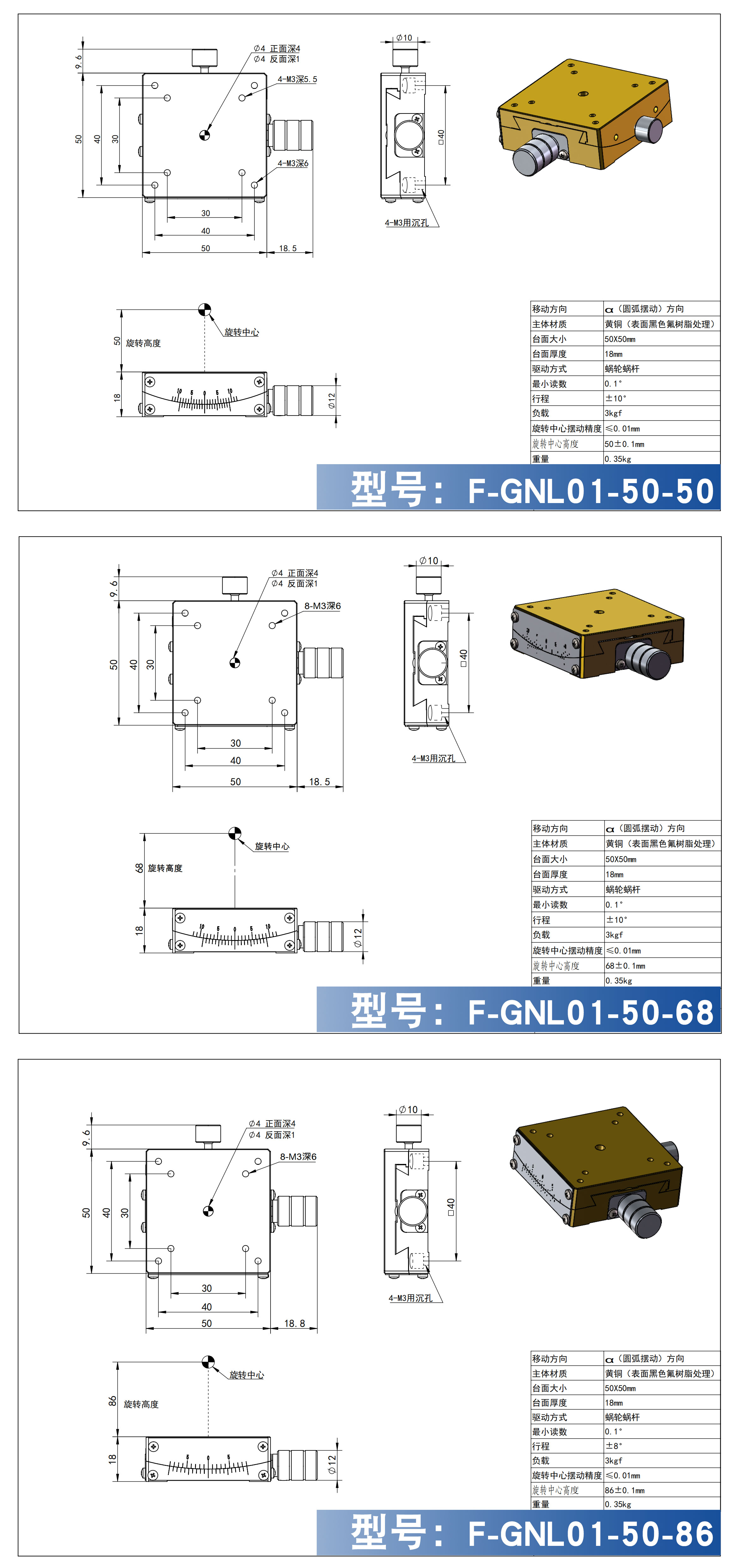

尺寸图纸 3D预览 基本信息
产品概述
真远大手动测角仪，又叫摆动滑台，是继直线运动滑台、旋转滑台之后的第三类滑台。旋转中心位于滑台面中央垂直线上，作圆弧运动的滑台。此款F-GNL01系列手动测角仪是燕尾槽蜗轮蜗杆型滑台，可进行平面角度的调节，最适用于大角度的调整。
摆动滑台工作原理
产品特点
特点1： 主体采用无镉黄铜，容许力矩负载有保证。
特点2： 可根据需要自由组合成2轴，满足更多使用场景。
特点3： 本体表面处理采用黑色氟树脂处理，能有效阻止光的反射，尤其适用于光学领域。
特点4： 旋转中心位于滑台面中央垂直线上的圆弧驱动滑台，旋转中心高度±0.1，滑动更为顺畅，耐用性更佳。
