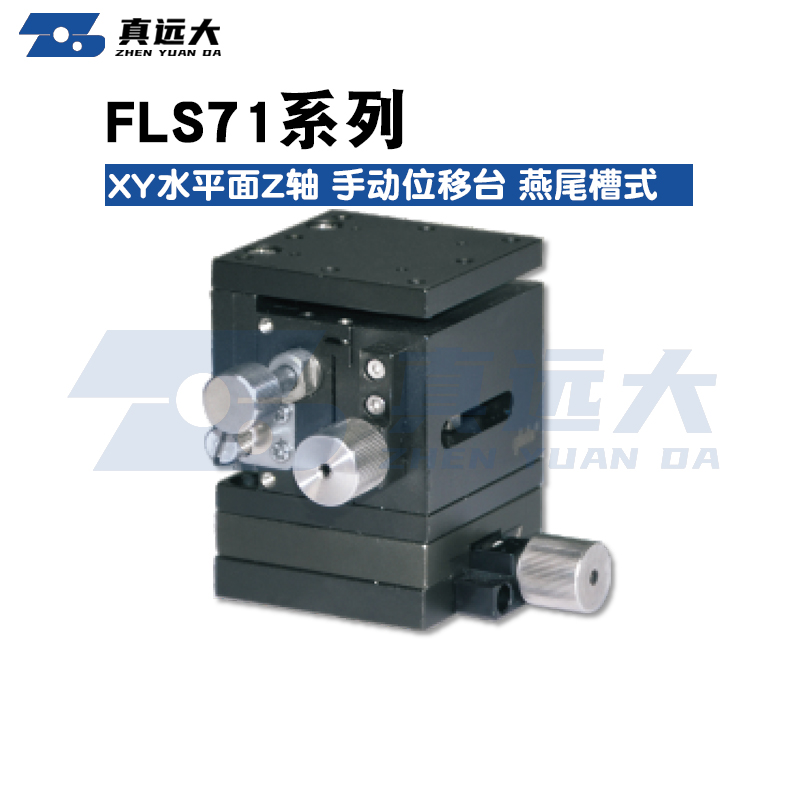

型号：FLS71

XY水平面Z轴 手动位移台 燕尾槽式 齿轮齿条型

条件筛选：

种类手动位移滑台 / 传动方向XYZ轴 / 主体材质铜合金 / 导向机构燕尾槽 / 进给机构齿轮齿条 / 最大位移±25 / 最大台面60*60 / 最大负载9.8N / 最大厚度100

产品选型：

  • 代码 请选择
    • FLS71
  • 规格 请选择
    • 25
    • 40
    • 60

产品型号：

复制 重置
3D模型
联系客服

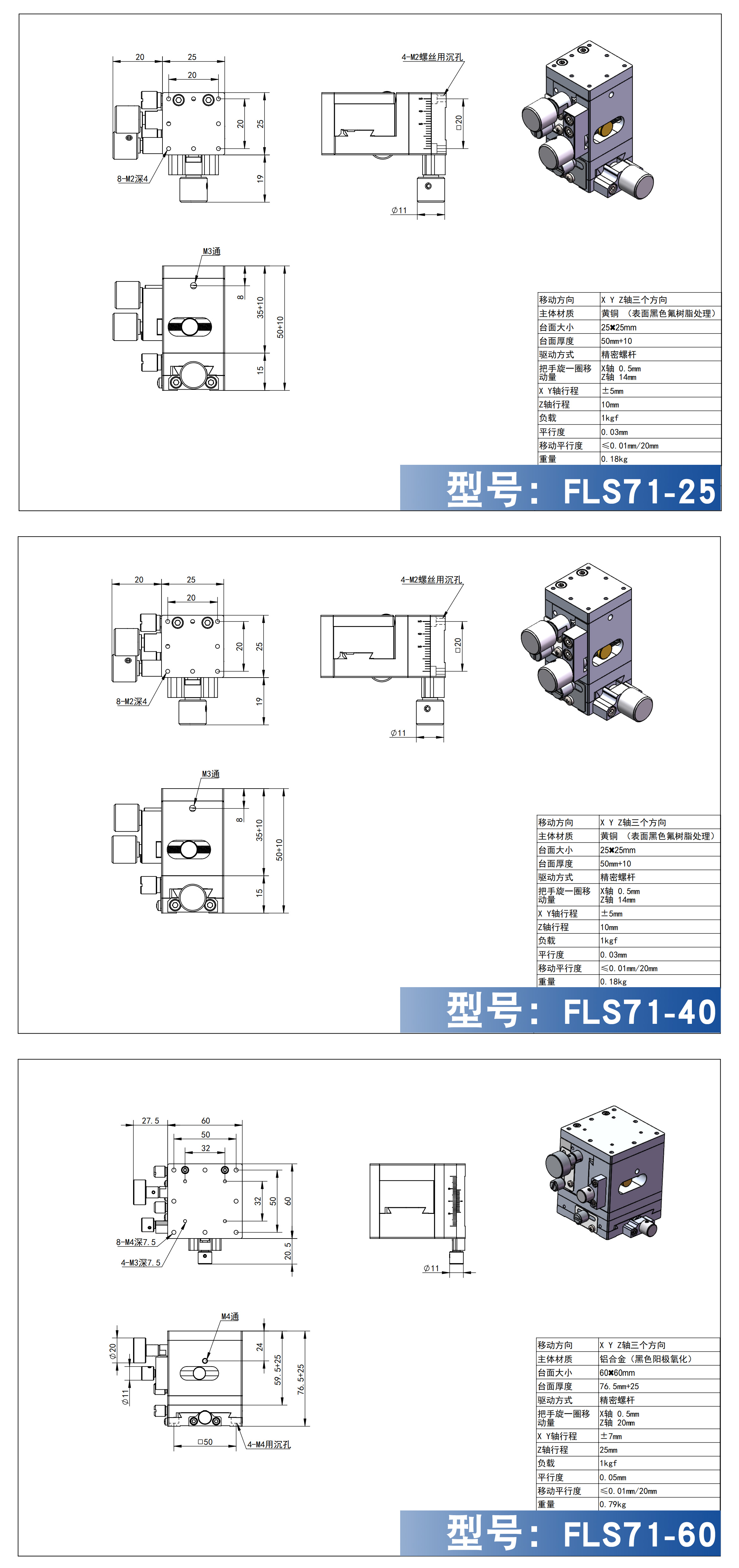

尺寸图纸 3D预览 基本信息
产品概述
  此滑台是一款手动XYZ轴燕尾槽型滑台，其由高精度燕尾槽滑台XEG和高精度手动XZ一体式滑台组成。其中XY轴采用进给丝杠传动，可在水平方向上实现微调；Z轴采用齿条齿轮传动，可在高度方向上实现快速进给。由于其采用了一体式构造的XZ轴滑台，使其空间更加紧凑。
产品特点
特点1：主体采用一体式构造，结构更加紧凑。
特点2：本体表面处理采用黑色氟树脂处理或黑色阳极氧化处理，能有效阻止光的反射，尤其适用于光学领域。
特点3：旋钮旋转1圈的移动量：XY轴为0.5mm，Z轴为14~20mm。在XY轴方向上可微调，并在高度方向上能快速进给。
